Pixelmap [Tab 9]
Eine Pixelmap ist ein Layout von Geräten auf einem Raster, das die Playback-Reihenfolge und die Art und Weise festlegt, wie die Medieninhalte interpretiert und ausgegeben werden, um das gewünschte Bild oder den gewünschten Effekt zu erzeugen. Eine Pixelmap erzeugt Beziehungen zwischen den Geräten in einem X-Y-Raster, sodass die Kreise und ihre Parameter mit Pixeln in einem Bild verknüpft werden können.
Einschränkungen von Pixelmaps sind:
- 40 Pixelmaps pro Vorstellungsdatei
- 12 Layer pro Pixelmap
- 16.384 Pixel pro Pixelmap
Öffnen Sie die Pixelmap-Anzeige über [Displays] > {Mehr Softkeys} > {Pixelmaps}. Die Anzeige kann auch vom Home-Bildschirm aus oder mit [Tab] [9] geöffnet werden.
Bewegen Sie den Cursor über die Pixelmap, um die Spalten- und Zeilenposition für das Pixel anzuzeigen.
In der Anzeige der Pixelmap wird jede numerische Eingabe als Pixelmap angenommen. Jede Pixelmap muss eine eindeutige Nummer haben.
Um eine Pixelmap zu erstellen, geben Sie die Nummer ein, die Sie ihr zuweisen möchten und drücken [Enter].
Layer zuordnen
Der virtuelle Medienserver und die virtuellen Layer müssen der Pixelmap zugeordnet werden.
Fügen Sie der Pixelmap mit den Softkeys {Server Kreis}, {Media Layer Kreis} und {Effekt Layer Kreis} die zu patchenden Kreise zu. Wenn diese Kreise noch ungepatcht sind, patcht Eos sie entsprechend automatisch. Wenn Kreise schon einem anderen Gerätetyp zugeordnet sind, wird ein Fehler angezeigt.
Wenn Sie es vorziehen, Pixelmap-Layer zunächst im Patch zuzuordnen, stehen Ihnen dafür Profile unter {Typ} > {Hersteller} > {ETC Fixtures} > {Virtual} zur Verfügung.
Im Patch müssen Pixelmap-Layern keine Adressen zugeordnet werden.

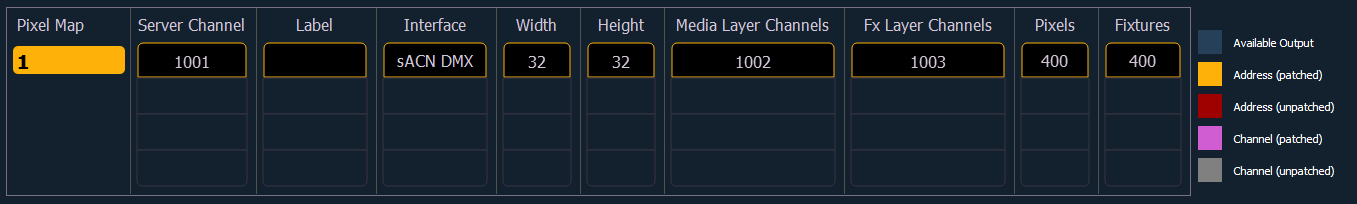

In dieser Anzeige können Sie ebenfalls die Pixelmap mit einem Namen versehen, die zu verwendenden Interfaces zuweisen und die Breite und Höhe anpassen. Spalten- und Zeilenraster können entweder in der Pixelmapliste oder in der Editieranzeige numerisch erstellt werden. Die Raster können bei der Anzeige einer Pixelmap helfen.
Tab-Konfiguration für Pixelmap
Tab-Konfigurationsmenüs enthalten zusätzliche Sätze kontextspezifischer Optionen für eine Anzeige. Sie können unten im Tab-Werkzeuge durch einen Rechtsklick oder doppeltes Tippen auf den Tab oder das Zahnradsymbol links neben der Tab-Leiste des Rahmens aufgerufen werden.
Die folgenden Optionen stehen zur Verfügung:
- Zoom auf alle Objekte – zoomt, um alle Objekte anzuzeigen.
- Zoom auf Auswahl – zoomt, um alle ausgewählten Objekte anzuzeigen.
- Zentrieren auf Selektion – zentriert die Anzeige auf die ausgewählten Objekte, ohne den Zoom zu verändern.
